¿Qué es UML y por qué es clave en el desarrollo de software?

La documentación de software es una práctica fundamental en cualquier proyecto. Antes de sumergirnos en cómo documentar, es crucial entender una de las herramientas más poderosas para este fin: UML (Unified Modeling Language). UML es un lenguaje de modelado estándar y visual que se utiliza para especificar, visualizar, construir y documentar artefactos de sistemas de software. Aunque su uso se ha extendido más allá del desarrollo de software, es en este campo donde se ha convertido en una pieza clave para la arquitectura de software.

La importancia de UML en la arquitectura de software

El objetivo principal de UML es proporcionar una forma clara y estandarizada de representar sistemas complejos. A través de sus diversos diagramas de documentación, nos permite visualizar las estructuras, el comportamiento y las interacciones de los componentes de un sistema antes de escribir una sola línea de código. Esto no solo mejora la comunicación entre los equipos de desarrollo, sino que también facilita la detección temprana de posibles problemas de diseño, reduciendo así costos y tiempo.

Los diagramas UML se adaptan a diferentes estilos de arquitectura de software. A continuación, se detallan algunos de los más representativos y su propósito en la documentación técnica:

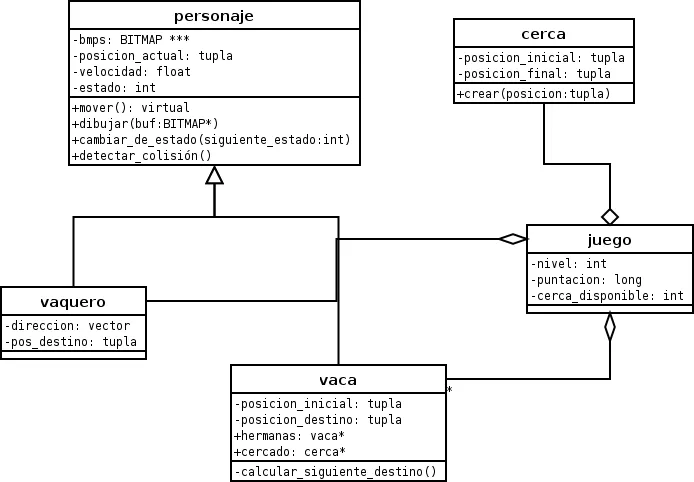

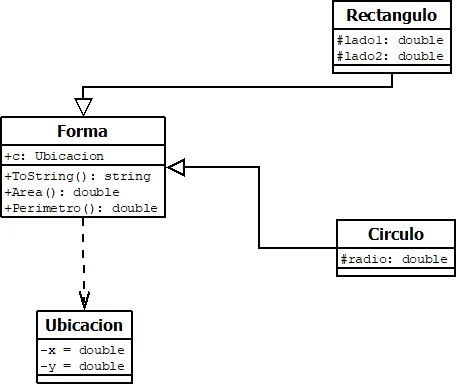

• Diagrama de clases: Considerado el pilar de los diagramas estructurales, este diagrama muestra las clases que componen un sistema, sus atributos, métodos y las relaciones estáticas que existen entre ellas (herencia, asociación, agregación, etc.). Es esencial para comprender la estructura estática del sistema y sirve como una hoja de ruta para la implementación del código. Una buena práctica al crear un diagrama de clases es mantenerlo simple y enfocado, representando solo la información más relevante para el contexto del problema que se está resolviendo.

• Diagrama de objetos: Similar al diagrama de clases, pero con un enfoque más práctico. En lugar de clases genéricas, muestra instancias específicas de objetos en un momento dado, lo que ayuda a ilustrar un escenario concreto. Es muy útil para depurar o para explicar cómo se comportan los objetos en tiempo de ejecución, permitiendo visualizar la dinámica del sistema en un caso de uso particular.

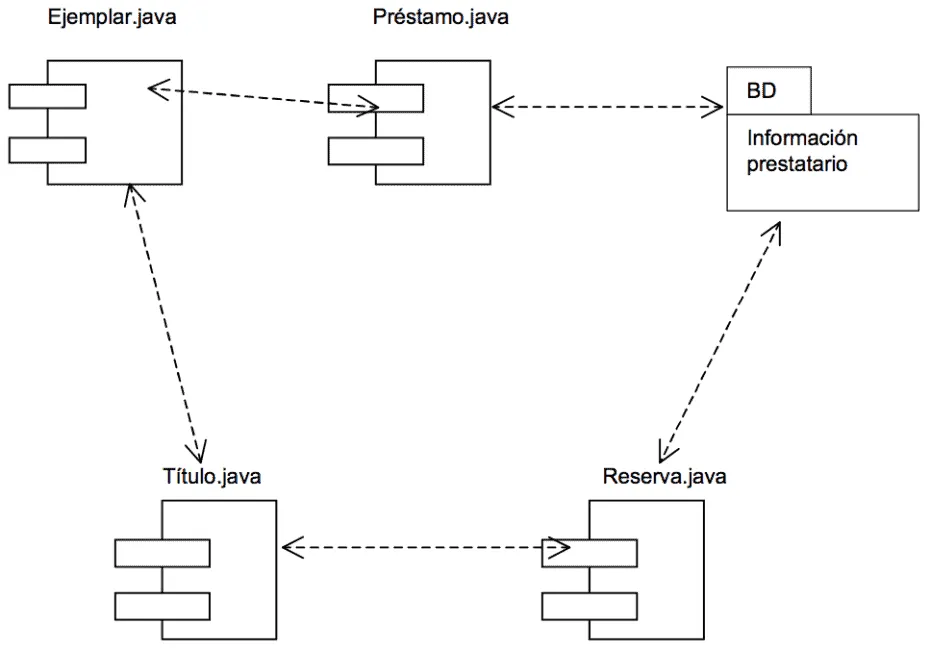

• Diagrama de componentes: Este diagrama es ideal para la documentación de arquitecturas de microservicios. Representa las partes físicas y lógicas del sistema, como módulos, bibliotecas, bases de datos o servicios web, y las dependencias entre ellos. Es crucial para entender la arquitectura del sistema, planificar la integración y gestionar la escalabilidad, ya que muestra cómo se organizan y comunican los distintos componentes de software.

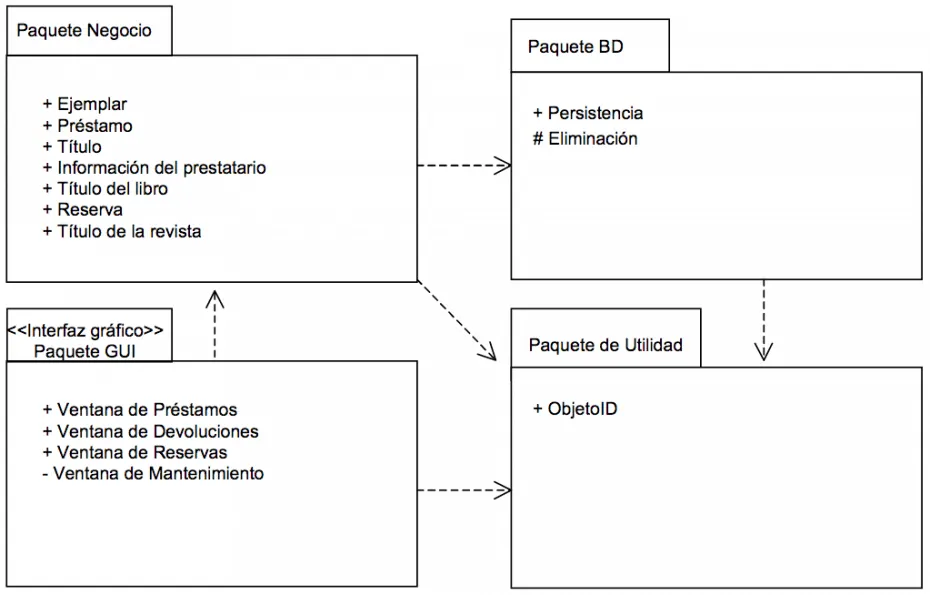

• Diagrama de paquetes: Utilizado para organizar elementos de gran tamaño en grupos lógicos, lo que es especialmente útil en proyectos complejos. Este diagrama muestra la estructura de alto nivel del sistema, agrupando clases, interfaces y otros elementos en paquetes y detallando las dependencias entre ellos. Facilita la gestión de la complejidad y permite una visión clara de la arquitectura modular del software.

Otros tipos de diagramas UML para documentar comportamiento

Además de los diagramas estructurales, UML incluye otros tipos de diagramas que se centran en el comportamiento del sistema. Estos son igualmente importantes para una documentación técnica completa:

• Diagrama de casos de uso: Describe la funcionalidad del sistema desde la perspectiva del usuario. Muestra quiénes son los actores (usuarios o sistemas externos) y qué acciones pueden realizar (casos de uso). Es una excelente herramienta para definir los requisitos funcionales del sistema y para comunicar su propósito a stakeholders no técnicos.
• Diagrama de secuencia: Muestra la interacción entre objetos a lo largo del tiempo. Es muy útil para visualizar el flujo de mensajes y la secuencia de llamadas a métodos entre diferentes objetos para un caso de uso específico. Este diagrama es invaluable para entender la lógica de un algoritmo o para depurar problemas de comunicación entre componentes.

Estos son solo algunos de los esquemas de representación que nos ofrece UML. Cada uno de ellos desempeña un papel crucial en la documentación y diseño de software, permitiendo una comprensión más profunda y una implementación más robusta. Exploraremos sus características, aplicaciones y mejores prácticas con mayor detalle en futuros posts.
